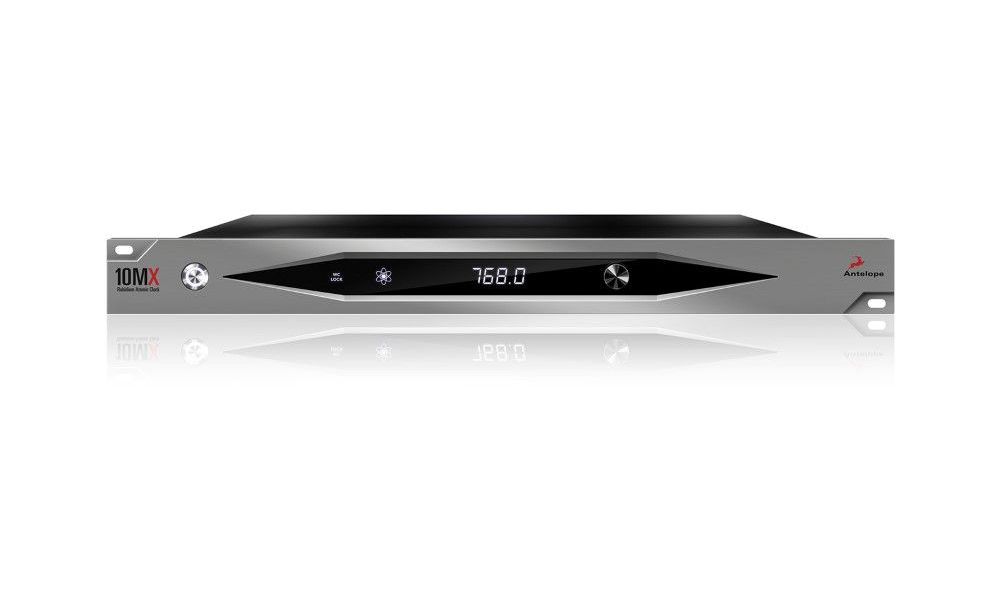

Antelope 10MX Rubidium Atomic Clock

Calificación:

(0)

Características de Antelope 10MX Rubidium Atomic Clock

•  Master Clock que permite hasta 768 kHz a través de 4 Word Clocks
•  Sincronización increíble gracias al algoritmo de gestión de jitter
•  Múltiples salidas atómicas que permiten sincronizar simultáneamente los relojes de hasta 10 dispositivos

Especificaciones:

• Tipo de referencia atómica: Oscilador maestro ultra-estable de rubidio controlado por resonancia
• Frecuencia: 10 MHz
• Precisión de frecuencia: mejor de ±5E-11 @25C (±0.05 PPB)
• Envejecimiento del reloj: diaria ±2.5E-11, mensualmente ±1E-10, anualmente ±1E-9
• Estabilidad a corto plazo: t=1s ≤3E-11, t=10s ≤1.6E-11, t=100s ≤8E-12, acumulación de tiempo en periodos de 24 hr - Ruido de fase SSB: 1Hz ≤-70 dBc/Hz, 10Hz ≤-87 dBc/Hz, 100Hz ≤-114 dBc/Hz, 1kHz ≤-130 dBc/Hz, 10kHz ≤-140 dBc/Hz
• Tiempo de calentamiento: 8-10 minutos (dependiendo de la temperatura ambiente)
• Salidas digitales: 4 Word Clock en BNC, 2 AES/EBU en XLR, 2 S/PDIF en RCA
• Dimensiones: 482,6 x 228 x 44 mm
• Peso: 2,8 Kg
• Ruido de fase (SSB)
• 1Hz ≤-70 dBc / Hz
• 10Hz ≤-87 dBc / Hz
• 100Hz ≤-114 dBc / Hz
• 1kHz ≤-130 dBc / Hz
• 10kHz ≤-140 dBc / Hz
• Estabilidad a corto plazo
• t = 1s ≤3E-11
• t = 10s ≤1.6E-11
• t = 100s ≤8E-12

Tiempo de calentamiento

8-10 minutos (depende de la temperatura ambiente)

Word Clock Input

1 x entrada de reloj de palabra @ 75 ohmios 3Vpp en BNC 44.1 - 384kHz

Choque máximo

No operativo, montado en caja de vuelo:

100 m / s2 (~ 10.2 g *), pulso medio seno de 11 mseg según IEC 60068-2-27: 2008

No operativo, en embalaje original:
300 m / s2 (~ 30,6 g *), 5 mseg de pulso medio sinusoidal según IEC 60068-2-27: 2008
* g - aceleración gravitacional

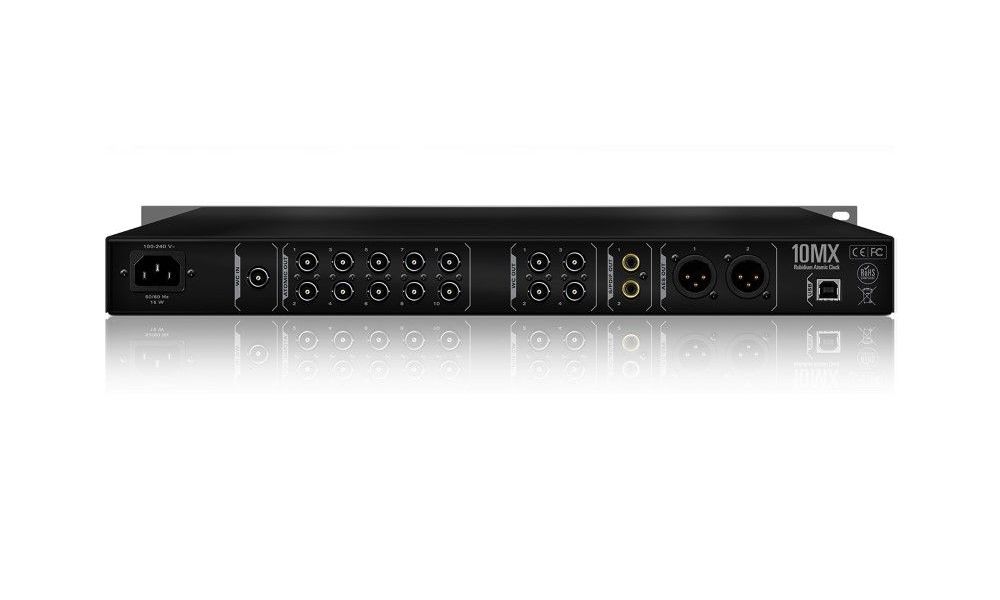

Salidas

Word Clock: 4 x BNC
AES / EBU: 2 x XLR
S / PDIF: 2 x RCA

Salidas de Word Clock

4 salidas de Word Clock a 75 ohmios 3Vpp en BNC 44.1 - señal de onda cuadrada de 768 kHz

E / S USB

USB 2.0 de alta velocidad; Flujo de datos de hasta 480Mbits / 384kHz, Tipo B

Sistema de reloj

Reloj de cuarta generación enfocado acústicamente
DDS de 64 bits
Oscilador de cristal controlado por horno

Estabilidad del reloj

<+/- 0.0 2 PPM, controlado por horno a 64.5 ° C

Tipo de referencia atómica

Oscilador maestro controlado con resonancia ultra estable de rubidio

Frecuencia

10 MHz

Precisión de frecuencia

Mejor que ± 5E-11 @ 25C (± 0.05 PPB)

Envejecimiento

Diario * ± 2.5E-11
Mensual * ± 1E-10
Anual ± 1E-9
(* Después de 1 día y 1 mes de operación respectivamente)

Salidas de reloj atómico

10 x BNC Sinusoidal, 10MHz, 75 Ohm, 1Vpp típico (descarga)

Tasas de muestra (kHz)

32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384, 768

Word Clock Specs

Nivel TTL, impedancia de salida de 75 ohmios

USB

USB 2.0 de velocidad completa, tipo B, solo para control

Temperatura de funcionamiento

0-50 ° C, 32-122 ° F

Peso

2,8 kg / 6,17 lb

Dimensiones

482,6 (W) х228 (D) х 44 (H) mm
19 (W) x 9 (D) x 1.73 (H) pulgadas

Fuente de alimentación

C.A.

El consumo de energía

15 W

Humedad

30 - 80% HR sin condensación

Fuente de alimentación de entrada

100 - 240 V ~

Requisitos del sistema

Ventanas

Windows 7/8 / 8.1 / 10
Espacio en disco: mínimo 512 MB de espacio disponible en disco
USB: 1x puerto USB 2.0
Ancho de banda USB requerido (para actualización de firmware): 80% -90%
CPU: CPU equivalente Intel o AMD con una frecuencia de funcionamiento de al menos 2 GHz
Memoria (RAM): 4 GB mínimo (se recomiendan 8 GB o más)

MAC
OS X: 10.9 / 10.10 / 10.11 / 10.12 (se recomienda Sierra)
Espacio en disco: mínimo 512 MB de espacio disponible en disco
USB: 1x puerto USB 2.0 / 3.0
Ancho de banda USB requerido: 80% -90%
Memoria (RAM): 4 GB mínimo (se recomiendan 8 GB o más)
CPU: Intel Core 2 Duo (mínimo) Intel Core i3 TM o superior (recomendado)
Información adicional: se requiere conexión a Internet para la activación del producto.
